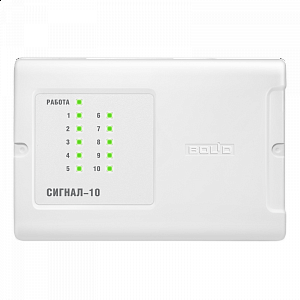

Сигнал-10 в.2.хх

Производитель: Болид

Страна производитель: Россия

Артикул: Сигнал-10 в.2.хх

ППКОП 10ШС, Uшс.19...22В, Iшс.3мА(1.2мА для типа ШС "тип 2: пожарный комбинированный однопороговый"), Uпит.10.2...28В, Iпотр.до 410мА, 2 выхода "СК" (=170В/0,1А или ~130В/0,1А), 2 контрол.вых."ОК" (=28В/1А), 2 независимые линии RS-485, автономный режим работы или в составе ИСО "Орион", управление ТМ (до 85 ключей) или с пульта С2000М

3 859.44 руб.*

*Точную информацию о цене и наличии вы можете узнать по телефону.

Технические характеристики

Проводные шлейфы сигнализации (ШС)		10 входов
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС 100 Ом для пожарных ШС
Макс. сопротивление проводов адресных ШС		50 Ом
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"		20 кОм для охранных ШС 50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА"	до 10 в одном ШС
	Неадресные охранные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС - до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами		без ограничений
Контролируемые цепи технологических установок		по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь
Напряжение на каждом входе ШС		19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА
Световая индикация тревог и неисправностей		1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС
Встроенный звуковой сигнализатор		не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса		микропереключатель
Энергонезависимый буфер событий		512 сообщений
Интерфейс		RS-485, протокол Орион
Скорость передачи		9600 бит/с
Тип передачи		полудуплекс
Питание блока		от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Диапазон напряжения питания		от 10,2 В до 28,4 В постоянного тока
Потребляемый ток		220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В
Готовность к работе после включения питания		не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)
Внешний считыватель ЭИ		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory, iButton
Светодиоды		Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Объем памяти ЭИ пользователей		до 85
Выходы		4 шт.
Оптореле		2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное)
Ключи (транзисторные)		2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В
Защита от перегрузки по току		самовосстанавливающиеся предохранители
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР40
Габаритные размеры		156х107х39 мм
Вес блока		не более 0,3 кг
Средний срок службы		10 лет
Программирование блока		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной или на DIN-рейку
